受力測試
直徑 | 5mm |
長度 | 80mm |
最大受力 | 230kg |
原材料 | 玻纖+環氧樹脂 |
顏色 | 透明 |
產品介紹
玻璃纖維筋（fiberglass rebar）是一種使用玻璃纖維增強塑料（GFRP）制造的筋材，它用于在混凝土結構中增強和增加強度。相對于傳統的鋼筋，玻璃纖維筋具有許多優點，使其成為一種受歡迎的替代品。
下表列出了一些常用的尺寸和對應的產品參數以供參考
| 直徑 | 截面積（mm2） | 密度（g/cm3） | 重量（g/m） | 抗拉強度（MPa） | 極限剪切強度（MPa） | 彈性模量（GPa） |
|---|---|---|---|---|---|---|
| 6 | 28 | 2.2 | 51 | 600 | >110 | >40 |
| 8 | 50 | 2.2 | 98 | 600 | >110 | >40 |
| 10 | 79 | 2.2 | 150 | 600 | >110 | >40 |
| 12 | 113 | 2.1 | 210 | 600 | >110 | >40 |
| 14 | 154 | 2.1 | 275 | 600 | >110 | >40 |
| 16 | 201 | 2.1 | 388 | 550 | >110 | >40 |
| 18 | 254 | 2.1 | 485 | 550 | >110 | >40 |
| 20 | 314 | 2.1 | 570 | 550 | >110 | >40 |
| 22 | 380 | 2.1 | 700 | 550 | >110 | >40 |
| 25 | 491 | 2.1 | 970 | 550 | >110 | >40 |
| 28 | 615 | 2.1 | 1195 | 500 | >110 | >40 |
| 30 | 707 | 2.1 | 1350 | 500 | >110 | >40 |
| 32 | 804 | 2.1 | 1520 | 500 | >110 | >40 |
注意：
請注意，列表中并未說明使用時何種樹脂，不飽和樹脂和環氧樹脂對玻璃纖維筋 的性能影響較大，如需更加詳細的參數請咨詢我們
應用
玻璃纖維筋（Fiberglass Rebar）在不同領域有廣泛的應用，包括：
1. 混凝土結構加固：玻璃纖維筋常被用作傳統鋼筋的替代品，用于混凝土結構的加固，如橋梁、高速公路、建筑物和停車場。它具有優異的耐腐蝕性能，減少了混凝土的退化風險，延長了結構的使用壽命。
2. 港口和海洋結構：由于在海洋環境中具有較高的耐腐蝕性，玻璃纖維筋廣泛應用于海堤、碼頭、突堤和其他海洋結構中。它能夠抵御鹽水、化學物質和潮濕環境的侵蝕，確保長期的耐久性和結構完整性。
3. 結構加固與修復：玻璃纖維筋被用于修復和加固現有結構。它有助于增加承載能力，提高結構性能，并減輕開裂和腐蝕問題。應用包括橋梁、柱子和梁的加固改造。
4. 隧道建設：玻璃纖維筋適用于隧道施工，特別是在需要抵抗化學物質侵蝕和潮濕環境的情況下。它能夠在腐蝕性土壤條件下提供耐久性，并延長隧道的使用壽命，如污水系統或地下設施。
5. 采礦、石油和天然氣行業：玻璃纖維筋在采礦、石油和天然氣行業中廣泛應用，這些行業中存在腐蝕性環境和高應力條件。它具有抗化學品、酸堿性和耐久性的特點，適用于采礦隧道、海上平臺和化工廠中的混凝土加固。
6. 電氣和磁性應用：玻璃纖維筋具有非導電和非磁性的特性，適用于需要電磁兼容性的結構。它被用于敏感區域，如MRI室、電站和變電站，以防止干擾并確保安全性。
7. 基礎設施項目：玻璃纖維筋廣泛應用于各
種基礎設施項目，包括機場、鐵路系統和體育場。它的輕質特性便于運輸和安裝，降低了勞動力和設備成本。
8. 歷史建筑修復：玻璃纖維筋被選擇用于修復和保護歷史建筑和結構。其非侵入性特點以及對腐蝕的抵抗力，可以在不損害結構建筑完整性的情況下進行加固。
9. 道路建設：玻璃纖維筋廣泛應用于道路建設項目，特別是在混凝土路面中，其具有耐久性和抵抗除冰鹽和化學物質的能力。它有助于減輕開裂，增加壽命，并降低維護成本。
總的來說，玻璃纖維筋在各個領域提供了一種多功能、耐久和輕質的替代品，用于應對各種具有挑戰性的環境和基礎設施項目，以實現長期的性能表現。
透明環氧玻纖棒的優勢
以下是關于玻璃纖維筋的一些特點和優勢：
輕質：玻璃纖維筋比鋼筋輕，重量只有鋼筋的四分之一左右。這使得在使用玻璃纖維筋時減輕了結構的負荷，并且便于搬運和安裝。
耐腐蝕性：相比于鋼筋容易受到腐蝕的問題，玻璃纖維筋是無腐蝕的。它不會受到水、化學物質或大氣中的氧化影響，因此能夠更好地保護混凝土結構的完整性和壽命。
高強度：盡管玻璃纖維筋相對較輕，但它的強度非常高。它比鋼筋具有更好的拉伸強度，并且具有良好的抗震性能，能夠有效地增強混凝土結構的強度和韌性。
絕緣性：玻璃纖維是一種絕緣材料，使用玻璃纖維筋可以避免傳導電流或熱量的問題。這在電磁敏感區域、防腐蝕環境和需要絕緣性能的結構中非常有用。
容易加工和安裝：玻璃纖維筋可以很容易地切割、彎曲和連接，使得在施工過程中更加靈活。它的表面光滑且不容易粘附混凝土，使得安裝更加方便。
環保：與鋼筋相比，制造玻璃纖維筋所需的能源和資源更少，且不會產生腐蝕物或其他對環境有害的物質。因此，使用玻璃纖維筋可以減少對自然資源的消耗和環境污染。
影響玻璃纖維筋性能的一些因素
原材料質量：原材料的質量直接關系到最終產品的性能。使用高質量的玻璃纖維和樹脂是確保rebar質量的關鍵。
均勻性和浸潤度：玻璃纖維和樹脂的浸潤均勻性對rebar的強度和耐久性至關重要。不均勻的浸潤或存在空隙的部分可能導致弱點和脆弱性。
成型工藝：成型過程中的控制和準確性對于確保rebar的形狀和尺寸一致性非常重要。任何形狀或尺寸偏差可能會影響rebar的性能和安裝。
固化過程：固化過程中的溫度、時間和壓力控制對于確保樹脂能夠完全固化至關重要。不完全固化的rebar可能會出現弱點或結構不穩定性。
表面處理：rebar的切割和表面處理對于確保其光滑度和無毛刺非常重要。毛刺和粗糙表面可能會降低rebar與混凝土的粘結能力。
質量控制和測試：在生產過程中進行質量控制和測試是關鍵。進行機械性能測試、耐久性測試和質量檢查，以確保rebar符合相關標準和規范。
以上這些細節的控制和保證，可以確保生產出高質量的rebar，具有良好的強度、耐久性和可靠性，適用于混凝土結構的加固。
包裝方式
你可以選擇簡易的包裝方式，打包膜和打包帶棧板包裝，或者選擇每捆裝入一個紙箱等包裝方式。
產品介紹
透明玻璃纖維棒是一種創新且多功能的材料，在各個行業中廣泛應用。這些棒材由高品質的玻璃纖維加強透明樹脂基體組成，具有獨特的性能，使其成為廣泛應用的理想選擇。從結構支撐到裝飾元素，透明玻璃纖維棒具備耐用性、靈活性和視覺吸引力。
| 性能參數 | 環氧透明玻璃纖維棒 |
|---|---|
| 組成 | 采用高品質玻璃纖維加強環氧樹脂 |
| 透明度 | 出色的透明度和光傳輸能力 |
| 密度 | 1.8 g/cm3 |
| 拉伸強度 | 400 MPa |
| 彎曲強度 | 550 MPa |
| 彈性模量 | 25 GPa |
| 沖擊強度 | 20 kJ/m2 |
| 耐化學性 | 耐酸、堿、溶劑和油類 |
| 環境抗性 | 高度抗潮濕、紫外線輻射和溫度變化 |
| 電絕緣性 | 非導電性，有效的電氣絕緣 |
| 加工性 | 易于切割、鉆孔、成型和粘接，可定制化 |
| 應用領域 | 建筑照明、建筑施工、電氣系統等 |
注意：
請注意，表中提供的數值為近似值，實際數值可能因具體制造商和環氧透明玻璃纖維棒的產品規格而有所差異。
應用
透明玻璃纖維棒具有廣泛的應用領域，包括：
結構支撐：這些棒材通常用作建筑中的承重元素，為建筑物、橋梁和人行道提供強度和穩定性。
照明燈具：透明玻璃纖維棒在照明應用中被用作光導或漫射器，以增強光的分布和散射。它們常見于建筑照明、裝飾燈具，甚至汽車照明。
藝術裝置：這些棒材的透明度和柔韌性使其在藝術和創意裝置中備受歡迎。它們可以被塑造成各種形式，創造出獨特的雕塑、裝置和互動藝術品。
4.? 標識和展示系統：透明玻璃纖維棒在室內外標識和展示系統中被用作支撐材料。它們被用作橫幅、標識面板和互動展示的支撐，提供視覺吸引力和堅固的框架。
5. 室內設計：這些棒材可用于室內設計應用，如隔斷墻、裝飾元素和懸掛展示。它們的透明性為空間增添了現代和簡潔的美感。
6. 航海應用：透明玻璃纖維棒對潮濕和腐蝕具有抗性，使其適用于航海應用。它們可以用于船舶建造、游艇配件和其他需要耐久性和透明性的航海結構。
7. 科學和實驗設備：這些棒材在科學和實驗設備中應用廣泛，光學清晰度和強度至關重要。它們可以用作支撐桿、光傳輸元件或各種科學儀器的結構組件。
8. 汽車行業：透明玻璃纖維棒在汽車行業中具有多種用途，包括室內照明、車身板加固和空氣動力學增強。
9. 運動和娛樂：這些棒材用于運動設備，如釣魚竿、帳篷支柱和風箏框架，其輕質和強度優勢使其成為理想選擇。
10. 溫室和園藝：透明玻璃纖維棒在溫室中被用作覆蓋材料（如塑料或玻璃）的結構支撐。它們提供強度，同時允許最大限度的陽光透射，促進植物生長。
這僅是透明玻璃纖維棒多樣化應用的一些示例。其多功能性和獨特性質使其成為眾多行業中的首選材料。
透明環氧玻纖棒的優勢
透明度和光學特性：
透明玻璃纖維棒的一個關鍵優勢是其出色的透明度。優質玻璃纖維和透明樹脂的組合確保光線幾乎不失真且傳輸優秀。這個特性使其適用于需要最大可見性的應用，如建筑特色、照明燈具和藝術裝置。
強度和耐久性：
透明玻璃纖維棒具有卓越的強度和耐久性。玻璃纖維增強材料提供高拉伸強度，使棒材能夠承受重載并抵抗彎曲或斷裂。這使其適用于建筑、工程和制造行業等結構應用。
輕便和靈活性：
盡管具有強度，透明玻璃纖維棒重量輕，易于操作和安裝。其輕便特性還使其具有靈活性，可以彎曲或彎曲以滿足特定的設計要求。這種靈活性使其適用于各種應用，如彎曲的建筑元素或靈活的支撐結構。
應用的多樣性：
透明玻璃纖維棒在各個行業中具有廣泛的應用。它們通常用作建筑、標識和展示系統中的支撐元素。此外，其透明性使其成為照明燈具的理想選擇，可以用作光導管或擴散器。此外，其藝術感使其在藝術和創意裝置中非常受歡迎，提供獨特的視覺沖擊。
維護和耐用性：
透明玻璃纖維棒具有低維護要求的特點。它們耐腐蝕、防潮濕和紫外線輻射，確保在惡劣環境中具有持久的性能。這一特性使其適用于戶外應用，能夠經受住與環境接觸而不產生退化或變色。
定制詳情
直徑定制
下面的列表列出了常用的直徑，如果你要的尺寸不在列表種，請聯系我們，我們能生產1-150mm直徑的產品
直徑
直徑
直徑
直徑
直徑
直徑
1.9
0.074
2
0.079
3
0.118
4
0.157
5
0.197
6
0.236
7
0.276
8
0.315
9
0.354
10
0.393
?12
0.472
12.7
0.5
14
0.551
?15
0.59
16
0.63
18
0.708
20
0.787
21.5
0.85
22
0.866
25.4
1
28
1.1
30
1.181
32
1.26
38
1.496
40
1.57
42
1.653
45
1.771
50
1.968
52
2.047
55
2.165
| 直徑 | 直徑 | 直徑 | 直徑 | 直徑 | 直徑 |
|---|---|---|---|---|---|
| 1.9 | 0.074 | 2 | 0.079 | 3 | 0.118 |
| 4 | 0.157 | 5 | 0.197 | 6 | 0.236 |
| 7 | 0.276 | 8 | 0.315 | 9 | 0.354 |
| 10 | 0.393 | ?12 | 0.472 | 12.7 | 0.5 |
| 14 | 0.551 | ?15 | 0.59 | 16 | 0.63 |
| 18 | 0.708 | 20 | 0.787 | 21.5 | 0.85 |
| 22 | 0.866 | 25.4 | 1 | 28 | 1.1 |
| 30 | 1.181 | 32 | 1.26 | 38 | 1.496 |
| 40 | 1.57 | 42 | 1.653 | 45 | 1.771 |
| 50 | 1.968 | 52 | 2.047 | 55 | 2.165 |
定制顏色
只需要提供樣品或者色號我們就能幫你做出來
后加工
任何你需要的加工我們都能提供，包括但不限于 削尖，打孔，倒角，磨圓頭，割槽，裝膠帽，貼標簽反光條等
包裝方式
你可以選擇簡易的包裝方式，打包膜和打包帶棧板包裝，或者選擇每捆裝入一個紙箱等包裝方式。
產品詳情
描述
| 名稱 | 批發價支持定制加工的3k斜紋碳纖管 |
| 材料 | 100%碳纖維 |
| 特點 | 輕量高強度 |
| 尺寸 | 客戶要求 |
| 表面 | 亮光/啞光 |
| 生產工藝 | 拉擠 |
| 形狀 | 管 |
| 顏色 | 黑色 |
特性
模具費具有競爭力，MOQ無限制
碳纖維管具有高強度，其強度是鋼材的6-12倍，可達到3000mpa以上。
密度小、重量輕。密度只有鋼材的1/4不到。
剪切強度、拉伸強度、抗張強度好(如以12000細絲數單位計算，其抗張強度為kg/mm2–400)。
天石達自動化拉擠生產線從配料成型到切斷打包，人工 參與少，質量穩定產量高。能滿足目前高速發展的現代化農 業需求。碳纖維拉擠制品強度高，小尺寸碳纖棒經過測試， 強度比同類產品高30%。
Tstar pultrusion workshop with automatic equipment, from resin blending to product package. Less labor with stable quality. Tstar fiberglass stakes now widely use in domestic and overseas market of agriculture.? Tstar small dimension pultrusion CFRP rods with 30% more strength than other rods in the market.?
公司簡介
天石達復合材料有限公司成立于2012年，先后 建立深圳市天石達復合材料有限公司，東莞天石 達復合材料有限公司。公司從汽車天線拉擠開 始，發展到玻璃纖維和碳纖維的拉擠，拉編，卷 管，模壓，SMC等工藝。公司制造設備，檢測 設備齊全，在無人機，機器人，運功器材等行業 為客戶提供一站式服務。公司目前有員工80余 人，其中50人從事復合材料行業5年以上。公司 在2015年取得ISO9001認證服務，并嚴格按照 ISO要求對公司進行管理。
Tstar Composites Co. Ltd. found in Y2012,? We start from making Fiberglass antenna rod, and expanding to a one stop factory including pultrusion, pul braid, roll wrapping, Mould press, SMC. With skilled staff and mature manufacturing test facilities, we provide professional service and product to top companies in UAV ,Robotic, Sports Equipmet.? We got ISO9001 certificate in Y2015. and operating strictly base on it.?
工廠實力
描述
| 名稱 | 綠化樹木支撐桿批發 |
| 材料 | 拉擠玻璃纖維紗+樹脂 |
| 最大寬高 | 800mm*800mm |
| 長度 | 無限制 |
| 表面 | 包氈 |
| 生產工藝 | 拉擠 |
| 形狀 | 管 |
| 顏色 | 定制 |
5.jpg)
綠化樹木支撐桿批發
1.jpg)
綠化樹木支撐桿批發
4.jpg)
綠化樹木支撐桿批發
3.jpg)
綠化樹木支撐桿批發
特性
重量輕、密度小、強度高、絕緣值高
耐老化，使用壽命長
環境友好型
無磁性，截面一致
機械性能好，尺寸穩定
免維護
使用溫度范圍廣，耐火性好
電氣絕緣，阻燃性好，耐熱性能好
耐腐蝕、耐酸、堿、鹽和有機溶劑
易于安裝
模具尺寸清單
請聯系我們獲取模具清單
| 外徑 | 外徑 | 外徑 | 外徑 | 外徑 | 外徑 |
|---|---|---|---|---|---|
| 1.9 | 0.074 | 2 | 0.079 | 3 | 0.118 |
| 4 | 0.157 | 5 | 0.197 | 6 | 0.236 |
| 7 | 0.276 | 8 | 0.315 | 9 | 0.354 |
| 10 | 0.393 | ?12 | 0.472 | 12.7 | 0.5 |
| 14 | 0.551 | ?15 | 0.59 | 16 | 0.63 |
| 18 | 0.708 | 20 | 0.787 | 21.5 | 0.85 |
| 22 | 0.866 | 25.4 | 1 | 28 | 1.1 |
| 30 | 1.181 | 32 | 1.26 | 38 | 1.496 |
| 40 | 1.57 | 42 | 1.653 | 45 | 1.771 |
| 50 | 1.968 | 52 | 2.047 | 55 | 2.165 |
東莞拉擠玻纖型材廠家加工定制 FRP非標拉擠玻纖型材
| 名稱 | 拉擠玻璃纖維型材 |
| 材料 | 拉擠玻璃纖維紗+樹脂 |
| 最大寬高 | 800mm*800mm |
| 長度 | 無限制 |
| 表面 | 亮光 |
| 生產工藝 | 拉擠 |
| 形狀 | 板或者扁條 |
| 顏色 | 定制 |
方管
工字鋼
環氧玻纖角鋼
特性
重量輕、密度小、強度高、絕緣值高
耐老化，使用壽命長
環境友好型
無磁性，截面一致
機械性能好，尺寸穩定
免維護
使用溫度范圍廣，耐火性好
電氣絕緣，阻燃性好，耐熱性能好
耐腐蝕、耐酸、堿、鹽和有機溶劑
易于安裝
碳纖維復合材料經常被用于制造手術臺的表面。與金屬或其他材料不同的是，碳纖維復合材料具有X射線透明性，這一特性在拍攝患者的X光圖像時很有幫助。然而，傳統的檢查臺設計并不總是能滿足醫務工作者的需求。
醫務人員在使用復合材料手術臺進行心臟外科、血管外科、神經外科和骨科手術時經常會遇到問題。這些類型的手術，往往需要在手術過程中進行X射線成像。在進行各種測試和醫療服務時，即使是在具有復合材料、X射線透明表面的醫療臺上，所有將器械連接到桌子上的連接器都是由金屬制成的，這意味著，對于某些需要X射線透明的手術或測試，醫務人員可能需要在手術過程中多次移動或重新安置病人，以避開桌子上對X射線不透明的區域。當患者必須移動時，許多連接到患者的IV，電極和其他設備可能會變得脫落。
復雜的部件導致材料創新
材料方面的問題主要有：
- 復合層壓板的裂縫，
- 不同供應商的材料之間的重量和材料性能差異，
- 難以平衡彈性性能和不同部分的負載要求。
根據測試結果對各個部件的材料進行了選擇，包括碳纖維/環氧樹脂預浸料，以及為了增加彈性，局部應用橡膠彈性體層。彈性體層創造了一種復合材料，它既具有彈性（具有可變的楊氏模量），又能抵抗突然的載荷變化。
對于全尺寸原型上的每個組件，分層碳纖維預浸料和彈性體材料的片材被切割成型，放入WIT-Composites設計和制造的模具中，真空包裝并通過高壓釜固化。
設計臺面、導軌和鉸鏈。
對于手術臺的表面，主要考慮的因素包括足夠的X射線透明度，根據IEC的EN 60601-2-46標準在關鍵點承受病人負荷的強度，以及ASTM的耐磨性和表面硬度標準。根據重量分配策略，負載下的最大撓度被限制在42.56毫米以下；臺面的負載能力為225公斤（496磅）。臺面的最大撓度發生在臺面的中央部分，也就是病人軀干的位置。這是由臺面內部部件的設計空隙造成的，以確保所需的X射線透視率（圖1）。
?
只要達到機械要求，手術臺本身的設計就很簡單，因為市場上已經有幾款現有的復合材料醫療臺作為基線。然而，要建立一個全復合材料系統，需要團隊設計和工程設計一套定制的復合材料導軌，用于桌子表面的兩側，以取代典型的金屬導軌，以及某種類型的連接系統，以便在程序中懸掛醫療設備。
一個空心的圓柱形部件安裝在兩個平行的復合支柱之間，這些支柱從桌子的末端伸出。這個圓柱形部件形成了一個鉸鏈，將一個可移動的矯形臂從桌子末端連接起來。
這種鉸鏈組件最大的挑戰是它的雙重功能能力。它不僅需要可移動以實現手臂的旋轉，而且還必須在手臂移動到所需位置后將其鎖定。為了實現這一目標，使用已經安裝在許多手術臺上的那種壓縮空氣泵。該組件的大部分外皮是由剛性預浸料制成的；圓柱體內的凹陷是由薄薄的預浸料層制成的，該預浸料層由一層彈性體制成，具有彈性。連接到壓縮空氣泵上的管子迫使空氣進入零件的內腔，使表皮的彈性部分膨脹，將其推到鎖臂上，防止移動。當空氣從空腔中釋放時，彈性壁收縮，使鉸鏈能夠移動。
描述
| 名稱 | 碳纖維輥軸 |
| 材料 | 碳纖預浸料+配件 |
| 常制尺寸 | 20mm 40mm 60mm 80mm 100mm 120mm? 按要求 |
| 長度 | 按要求 |
| 表面 | 亮光/啞光 |
| 生產工藝 | 卷管 |
| 同心度 | 0.01mm, 有檢測儀器 |
| 顏色 | 黑色 |
特性
1、比傳統鋼制、鋁制輥筒的剛性更大，撓度更?。梢猿休d高速時強大的扭矩和拉力）。
?
2、比傳統鋼制、鋁制輥筒更加輕便，比重僅是鋼的23%。
?
3、比傳統鋼制、鋁制輥筒表面更耐磨。增加輥的使用壽命，減小機器維修。
?
4、重量輕、彈性模量高，可使輥的直徑、轉動慣量減??；增大了高速穩定旋轉速度的范圍，并且能提高輥體的極限轉速，比鋼輥提高一倍以上的轉速。
?
5、利用均勻碳纖維絲纏繞和碳纖維布包覆制成的輥體均勻度好比傳統輥件的動平衡要求更高。采用精密的動平衡儀校準，轉速達1200rpm時，輥體跳動在0.03mm以內。
?
6、比傳統的輥件自重輕，在高速運轉的過程中慣性就比較小，力矩相比于鋼芯下降平均50%。
?
7、碳纖維導輥導電也有除靜電的功效。
?
8、碳纖維導輥本身耐腐蝕，適用于有化學腐蝕的場合。
?
9、碳纖維導輥對溫度不敏感，膨脹系數為0.2×10-6/℃，在環境溫度變化下其自身變化可以不計，使設備更加穩定。
?
1、用處不同。生產線路板主要原材料就是無堿玻璃布、纖維紙、環bai氧樹脂。玻纖板：基材玻璃纖維布，環氧板：粘結劑是環氧樹脂，F(xiàn)R4： 基材棉纖維紙。這三種都是玻纖板。
2、顏色不同。通常市面上的環氧板是酚醛環氧，黃色。不作為硬質線路板基材，電工絕緣用途。FR4是NEMA標準的純環氧板材，正常的顏色是墨綠色，這是環氧的顏色。也有黃色的，一般說黃色的FR4叫黃料，白色的（綠色）叫白料 。FR4 比 環氧板貴，玻纖板無法確認價格。
3、性質不同。玻纖板具有吸音，隔聲，隔熱，環保，阻燃等特點。FR-4又名玻璃纖維板；玻纖板；FR4補強板；FR-4環氧樹脂板；阻燃絕緣板；環氧板，F(xiàn)R4光板。環氧玻璃布板；線路板鉆孔墊板。
環氧板，玻璃纖維板，分子結構中含有活潑的環氧基團，可與多種類型的固化劑發生交聯反應而形成不溶、不熔的具有三向網狀結構的高聚物。
因其具有較高的機械性能和介電性能，較好的耐熱性和耐潮性并有良好的機械加工性，水綠色環氧玻纖板廣泛用于電機`電器設備中作絕緣結構零部件，包括各式樣之開關，F(xiàn)PC補強，電器絕緣`碳膜印刷電路板`電腦鉆孔用墊`模具隔熱`治具等（PCB測試架) 并可在潮濕環境條件和變壓器油中使用。
基本參數
參數 | 單位 | 參考值 |
扭曲強度 | MPa | >350 |
表面電阻率?(C-96/20/65) | MΩ | >105 |
體積電阻率?(C-96/20/65) | MΩ·m | >104 |
可燃性?UL94?(1.6mm) | Class | V-0 |
耐溶劑性 | — | No?change |
密度 | g/cm3 | 1.85-1.95 |
常規尺寸 | mm | 500*1000,600*1000,1020*1220,1220*1250?or customized |
常見顏色 | / | 水綠色，白色，黃色，黑色，藍色，紅色 |
水綠色環氧玻纖板特點
?
*機械和電氣強度高
*良好的剛性和尺寸穩定性
*絕緣性好，介電性能好，易于加工
*更嚴格的厚度公差光滑和清潔表面。
*低吸水綠
*耐燃性
*耐高溫
*平坦,表面光滑
主要應用
- 電機及電氣設備絕緣部件
- Fpc增強板，碳膜板，
- 遙控飛行器零件，無人機框架
- 電氣絕緣，電氣和機械設備的結構部件，如發電機，電機，變壓器，端子板，PC板，墊圈等
- 其它
更多圖片
基本參數
材質 | ?碳纖維+ PVC |
結構 | ?雙面碳纖維層?+ 泡沫夾芯層 |
密度 | 30.09-0.150.05-0.09 g/cm3 |
厚度 | ??2.0-100mm |
表面紋路 | ??3K紋路，或者純色 |
用途 | ??航模結構，廣告招牌，室內裝飾，家具等 |

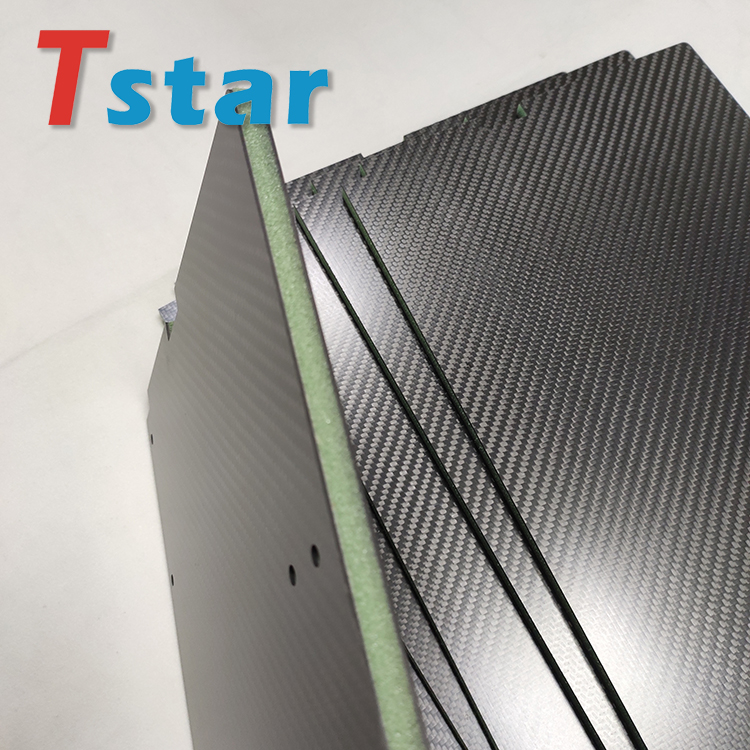

碳纖維泡沫夾心板特色
?
?
- 更輕
- 更省成本
- 隔音效果好
- 抗沖擊
- 結構穩定
- 表面美觀
- 尺寸靈活，加工方便
